Zdvihací vaky NT HYBRID RESQTEC


zdvihací vaky

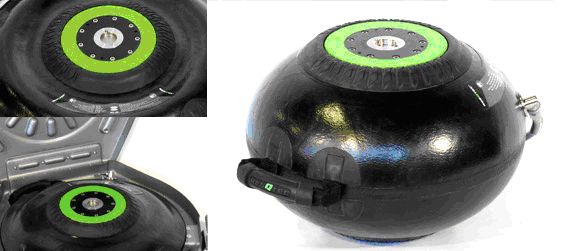

Zdvihací vaky NT HYBRID RESQTEC
nabízejí maximální bezpečnost, a přizpůsobivost při minimální hmotnosti (38 kg pro NT8 Hybrid). Design umožňuje aramidovým vláknům přenášet vnitřní tlak přímo na pevné body vaku.

Vaky NT HYBRID 12 bar nahradili dosavadní NT vaky 10 bar.

NT HYBRID vaky umožňují velmi bezpečné připojení hadic, které zabraňuje jejich nechtěnému rozpojení (pro rozpojení je nutno provést dvě operace).

Zdvíhací výška vaků je poměrně veliká, protože díky pevným bodům vaku lze bezpečně naskládat několik vaků na sebe (max. 3). Bodové zatížení běžných vaků znamená drastický pokles jejich vlastností.

Díky svým integrovaným pevným bodům NT Hybrid umožňují bezpečné zatížení vaků převyšující 10 tun. K vakům je samozřejmě dodáván široký sortiment příslušenství včetně plnících hadic, redukčních ventilů a řídících jednotek.



Parametry

 Model NT2 HYBRID
NT 4 HYBRID
NT 8 HYBRID
 Hmotnost (kg) 6,5 15,5 38
 Max. výška zdvihu (mm) 275 440 665
 Efektivní výška zdvihu (mm)
241 392 595
 Výška vaku min. (mm) 34 48 70
 Pracovní tlak (MPa) 1,2 1,2 1,2
 Max. zdvihací síla (t)
26 70 156
 Max. zdvihací síla při max   zdvihací výšce (t) 6,2 9,5 14
 Objem vzduchu (lt) 286 1287 4550
 Bezpečnostní faktor 4:1 4:1 4:1


zdvihací vaky 2 zdvihací vaky 3

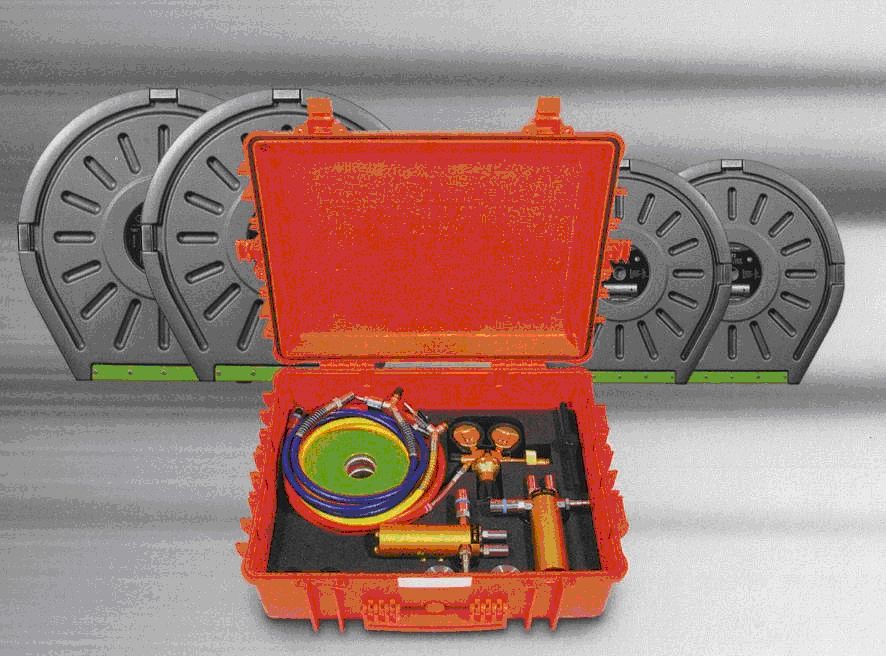

Součásti sad zdvihacích vaků

 POLOŽKA Sada A (75 kg) Sada B (160 kg) Sada C (200 kg)
 NT 2 ResQ Bag 1 2 -
 NT 4 ResQ Bag 1 2 4
 NT dvojitá řídící jednotka 1 1 1
 NT dvojitá řídící jednotka propojitelná - 1 1
 Redukční ventil 300 bar s 2 m hadice 1 1 1
 NT hadice 10 m žlutá 1 1 2
 NT hadice 10 m modrá 1 2 2
 NT uzavírací hadice s pojistným ventilem žlutá 1 2 2
 NT uzavírací hadice s pojistným ventilem modrá 1 2 2
 NT klíč na záslepky vaků 1 1 1
 Propojovací segmenty vaků 1 3 3
 Zátěžové plato na vaky 1 2 2
 Připojovací segmenty plata 1 2 2
 Kufr na příslušenství 1 1 1
 Schránka na NT 2 1 2 -
 Schránka na NT 4 1 2 4
 VOLITELNÉ
 NT 8 ResQ Bag (místo 2x NT 4) - 2
 Schránka na NT 8 (místo 2x NT 4) - - 2
 Propojovací segmenty vaků - - 2
